AS Series

port AS

درباره این محصول بیشتر بدانیم :

اسپلیتر آنتن (تقسیم کننده انشعابی ) قطعات الکترونیکی هستند که روی خطوط اصلی سیستم آنتن مرکزی قرار می گیرند ودارای یک ورودی اصلی می باشند که سیگنال را دریافت کرده و بین چندین خط خروجی خود به صورت مساوی تقسیم می کنند و در حقیقت جهت گرفتن انشعاب از خطوط اصلی از اسپلیتر استفاده می گردد . اسپلیتر های ارائه شده در بازه فرکانسی 5 الی 2400 مگاهرتز توسط شرکت هاتف الکترونیک هوشمند در انواع :
۲ راه، 3 راه، 4 راه، 6 راه و 8 راه از شرکت FTE اسپانیا می باشد.



تقسیم کننده های انشعابی (Splitters) در بازه فرکانسی 5 الی 2400 مگاهرتز

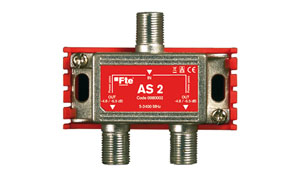

AS 2

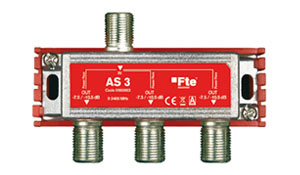

AS 3



AS 2

AS 3

AS 4

  Code

0980002

0980003

0980004

  Nº of outputs

2

3

4

  Band

5-2400 MHz

5-2400 MHz

5-2400 MHz

  Return path

5-30 / 5-65 MHz

5-30 / 5-65 MHz

5-30 / 5-65 MHz

  Insertion loss
  Freq: TYP/MAX



5-470: 3,2 / 3,5 dB
470-862: 3,3 / 3,6 dB
950-2400: 3,7 / 4,0 dB

5-470: 6,5 / 6,9 dB
470-862: 7,0 / 7,5 dB
950-2400: 10,0/10,5 dB

5-470: 8,5 / 8,7 dB
470-862: 9,0 / 9,2 dB
950-2400: 10,5 / 11,0 dB

  Screening factor

> 100 dB

> 100 dB

> 100 dB

 User Manual

 pdf
pdf

pdf

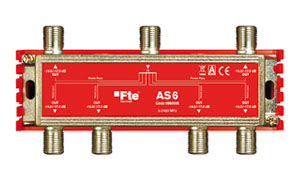

AS 6

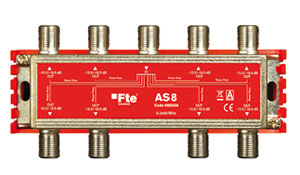

AS 8



AS 6

AS 8



  Code

0970006

0970008



  Nº of outputs

6

8



  Band

5-2400 MHz

5-2400 MHz



  Return path

5-30 / 5-65 MHz

5-30 / 5-65 MHz



  Insertion loss
  Freq: TYP/MAX



5-470: 13,0 / 13,5 dB
470-862: 13,0 / 14,0 dB
950-2400: 16,0 / 17,0 dB

5-470: 14,5 / 15,5 dB
470-862: 14,5 / 15,5 dB
950-2400: 17,5 / 18,5 dB



  Screening factor

> 100 dB

> 100 dB



 User Manual


pdf

pdf
