RF Series

اسپلیتر آنتن مرکزی

درباره این محصول بیشتر بدانیم :

اسپلیتر آنتن مرکزی ( تقسیم کننده انشعابی ) قطعات الکترونیکی هستند که روی خطوط اصلی سیستم آنتن مرکزی قرار می گیرند ودارای یک ورودی اصلی می باشند که سیگنال را دریافت کرده و بین چندین خط خروجی خود به صورت مساوی تقسیم می کنند و در حقیقت جهت گرفتن انشعاب از خطوط اصلی از اسپلیتر استفاده می گردد . اسپلیتر های ارائه شده در بازه فرکانسی 5 الی 2400 مگاهرتز توسط شرکت هاتف الکترونیک هوشمند در انواع :
۲ راه، 3 راه، 4 راه، 6 راه و 8 راه از شرکت EK اسپانیا می باشد.



تقسیم کننده انشعابی (اسپلیتر) دو، سه و چهار راه سری RF

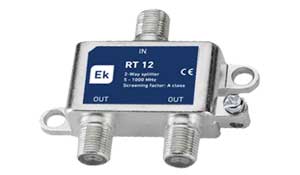

RF 12

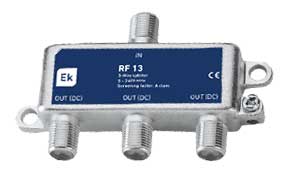

RF 13



RF 12

RF 13

RF 14

  Code

141001

141002

141003

  Nº of outputs

2

3

4

  Band

5-2400 MHz

5-2400 MHz

5-2400 MHz

  Return Loss

>10 dB

>10 dB

>10 dB

  Insertion loss
  dB 860 MHz
  dB 2400 MHz


4 dB
5,5 dB

7 dB
9,5 dB

8.1 dB
10 dB

  Outputs isolation

> 20 dB

> 20 dB

> 20 dB
  DC Pass
 800 mA 800 mA 800 mA

 User Manual


pdf
pdf
pdf

تقسیم کننده انشعابی (اسپلیتر) شش و هشت راه سری RF

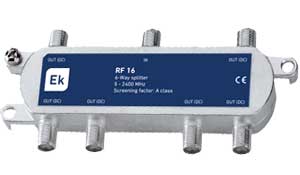

RF 16

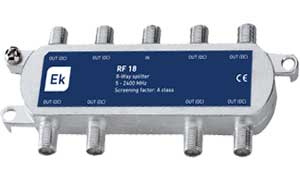

RF 18



RF 16

RF 18

  Code

141004

141005

  Nº of outputs

6

8

  Band

5-2400 MHz

5-2400 MHz

  Return Loss

>10 dB

>10 dB

  Insertion loss
  dB 860 MHz
  dB 2400 MHz


11 dB
14,5 dB

12 dB
15,5 dB

  Outputs isolation

> 20 dB

> 20 dB
  DC Pass
 800 mA 800 mA

 User Manual


pdf
pdf
