DF Series

port DF

درباره این محصول بیشتر بدانیم :

از انواع تقسیم کننده عبوری ( تپ آف آنتن مرکزی ) جهت انشعاب گیری و ادامه مسیر اصلی در سیستم آنتن مرکزی استفاده می شود، تقسیم کننده های عبوری دارای یک ورودی اصلی و یک خروجی اصلی با افت کم نسبت به ورودی است و دارای یک یا چند خروجی فرعی که سطح سیگنال آنها نسبت به ورودی اصلی پایینتر میباشد که از این خروجی ها برای مسیر های انشعابی استفاده میگردد. تپ آف های ارائه شده در بازه فرکانسی 5 الی 2400 مگاهرتز توسط شرکت هاتف الکترونیک هوشمند در انواع : 2، 4 و 8 راه با افت سیگنال مشخص  طبق جداول ارائه شده از شرکت EK اسپانیا می باشد.



انواع تقسیم کننده عبوری (Taps) دارای دو خروجی در بازه فرکانسی 5 الی 2400 مگاهرتز

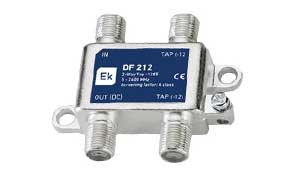

DF 212






DF 212

DF 216

DF 220

DF 224

  Code

142001

142002

142003

 142004

  Nº of outputs

2

2

2

 2
  Tap Loss
  dB (+/-1)
 12 16 20 24

  Band

5-2400 MHz

5-2400 MHz

5-2400 MHz

 5-2400 MHz

  Return Loss

>10 dB

>10 dB

>10 dB

  >10 dB

  Insertion loss
  dB 860 MHz
  dB 2400 MHz


<2.2 dB
<3,5 dB

<1,6 dB
<2,6 dB

<1,1 dB
<2,6 dB

 < 1 dB
<2,3 dB

  Outputs isolation

> 20 dB

> 20 dB

> 20 dB

  > 20 dB
  DC Pass
 500 mA 500 mA 500 mA  500 mA

 User Manual


pdf
pdf
pdf
pdf

انواع تقسیم کننده عبوری (Taps) دارای چهار خروجی در بازه فرکانسی 5 الی 2400 مگاهرتز

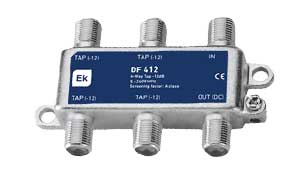

DF 412






DF 412

DF 416

DF 420

DF 424

  Code

142005

142006

142007

 142008

  Nº of outputs

4

4

4

 4
  Tap Loss
  dB (+/-1)
 12 16 20 24

  Band

5-2400 MHz

5-2400 MHz

5-2400 MHz

 5-2400 MHz

  Return Loss

>10 dB

>10 dB

>10 dB

  >10 dB

  Insertion loss
  dB 860 MHz
  dB 2400 MHz


<3.2 dB
<4,5 dB

<1,8 dB
<3,5 dB

<1,5 dB
<2,1 dB

 <1,3 dB
<2 dB

  Outputs isolation

> 20 dB

> 20 dB

> 20 dB

  > 20 dB
  DC Pass
 500 mA 500 mA 500 mA  500 mA

 User Manual


pdf
pdf
pdf
pdf

انواع تقسیم کننده عبوری (Taps) دارای هشت خروجی در بازه فرکانسی 5 الی 2400 مگاهرتز

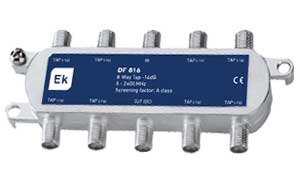

DF 816






DF 816

DF 820

DF 824

  Code

142009

142010

142011

  Nº of outputs

8

8

8
  Tap Loss
  dB (+/-1)
 16 20 24

  Band

5-2400 MHz

5-2400 MHz

5-2400 MHz

  Return Loss

>10 dB

>10 dB

>10 dB

  Insertion loss
  dB 860 MHz
  dB 2400 MHz


<3.8 dB
<4,9 dB

<1,9 dB
<3,2 dB

<1,4 dB
<2,1 dB

  Outputs isolation

> 20 dB

> 20 dB

> 20 dB
  DC Pass
 500 mA 500 mA 500 mA

 User Manual


pdf
pdf
pdf
