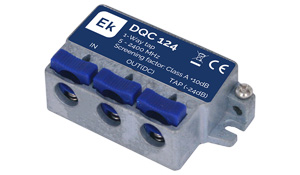

DQC Series

port dcq

درباره این محصول بیشتر بدانیم :

تقسیم کننده های سری DQC محصول شرکت EK اسپانیا، نسل جدیدی از تقسیم کننده های عبوری ( تپ آف ) آنتن مرکزی هستند که بدون نیاز به کانکتور، امکان اتصال به کابل کواکسیال را دارا می باشند و با توجه به تکنولوژی به کار رفته میزان افت کمتری را نسبت به نسل های قدیمی تر خود دارند و همانند تقسیم کننده های عبوری معمول دارای یک ورودی اصلی و یک خروجی اصلی با میزان افت اندک و یک یا چند خروجی فرعی با افت مشخص ( طبق جدول ) جهت همسان سازی سطح سیگنال در قسمت های مورد استفاده را دارا می باشند.

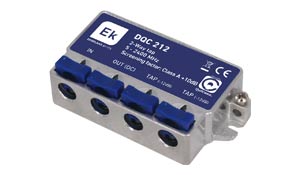

تقسیم کننده عبوری (تپ آف) دو راه سری DQC






DQC 212






DQC 212

DQC 216

DQC 220

DQC 224

  Code

141012

141013

141014

141015

Nº of inputs

1

1

1

1
Nº of outputs 1 1 1 1
Nº of taps
2 2 2 2
Insertion Loss
5-47 MHz
<2.3 dB <1.1 dB <0.8 dB <0.5 dB
Insertion Loss
47-950 MHz
 <2.4 dB  <1.2 dB  <0.9 dB  <0.6 dB
Insertion Loss
950-2150 MHz
 <4 dB  <2 dB  <1.2 dB  <1 dB
Tap Loss
5-47 MHz
12 dB ±1.5 dB 16 dB ±1.5 dB 20 dB ±1.5 dB 24 dB ±1.5 dB
Tap Loss
47-950 MHz
12 dB ±1.5 dB 16 dB ±1.5 dB 20 dB ±1.5 dB 24 dB ±1.5 dB
Tap Loss
950-2150 MHz
12 dB ±1.5 dB 16 dB ±1.5 dB 20 dB ±1.5 dB 24 dB ±1.5 dB

Impedance

75 Ω

75 Ω

75 Ω

75 Ω

Application

SAT, MATV 2.4Ghz +DC

SAT, MATV 2.4Ghz +DC

SAT, MATV 2.4Ghz +DC

SAT, MATV 2.4Ghz +DC

Screening Efficiency

EN50083-2 Class A
+10dB

EN50083-2 Class A
+10dB

EN50083-2 Class A
+10dB

EN50083-2 Class A
+10dB

DC Passthrough

Yes (max. 500mA)

Yes (max. 500mA)

Yes (max. 500mA)

Yes (max. 500mA)
Connection Type
QuiCoax QuiCoax QuiCoax QuiCoax
Product Depth 16 mm 16 mm 16 mm 16 mm
Product Depth 38 mm 38 mm 38 mm 38 mm
Product Width 75 mm 75 mm 75 mm 75 mm

User Manual


pdf

pdf

pdf

pdf

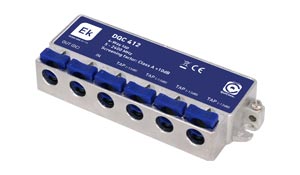

تقسیم کننده عبوری (تپ آف) چهار راه سری DQC






DQC 412






DQC 412

DQC 416

DQC 420

DQC 424

  Code

142016

142017

142018

142019

Nº of inputs

1

1

1

1
Nº of outputs 1 1 1 1
Nº of taps
4 4 4 4
Insertion Loss
5-47 MHz
<3 dB <2.5 dB <1.3 dB <0.5 dB
Insertion Loss
47-950 MHz
 <4.1 dB  <2.6 dB  <1.6 dB  <0.8 dB
Insertion Loss
950-2150 MHz
 <4.5 dB  <3.2 dB  <2.5 dB  <1.5 dB
Tap Loss
5-47 MHz
12 dB ±1.5 dB 16 dB ±1.5 dB 20 dB ±1.5 dB 24 dB ±1.5 dB
Tap Loss
47-950 MHz
12 dB ±1.5 dB 16 dB ±1.5 dB 20 dB ±1.5 dB 24 dB ±1.5 dB
Tap Loss
950-2150 MHz
12 dB ±1.5 dB 16 dB ±1.5 dB 20 dB ±1.5 dB 24 dB ±1.5 dB

Impedance

75 Ω

75 Ω

75 Ω

75 Ω

Application

SAT, MATV 2.4Ghz +DC

SAT, MATV 2.4Ghz +DC

SAT, MATV 2.4Ghz +DC

SAT, MATV 2.4Ghz +DC

Screening Efficiency

EN50083-2 Class A
+10dB

EN50083-2 Class A
+10dB

EN50083-2 Class A
+10dB

EN50083-2 Class A
+10dB

DC Passthrough

Yes (max. 500mA)

Yes (max. 500mA)

Yes (max. 500mA)

Yes (max. 500mA)
Connection Type
QuiCoax QuiCoax QuiCoax QuiCoax
Product Depth 16 mm 16 mm 16 mm 16 mm
Product Depth 38 mm 38 mm 38 mm 38 mm
Product Width 103 mm 103 mm 103 mm 103 mm

User Manual


pdf

pdf

pdf

pdf

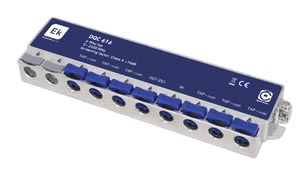

تقسیم کننده عبوری (تپ آف) شش راه سری DQC






dqc616DQC 616






DQC 616

DQC 620

DQC 624

  Code

142020

142021

142022

Nº of inputs

1

1

1

Nº of outputs 1 1 1
Nº of taps
6 6 6
Insertion Loss
5-47 MHz
<4.1 dB <1.8 dB <1.1 dB
Insertion Loss
47-950 MHz
 <4.1 dB  <2.7 dB  <1.8 dB
Insertion Loss
950-2150 MHz
 <4.2 dB  <3.6 dB  <2.5 dB
Tap Loss
5-47 MHz
16 dB ±1.5 dB 20 dB ±1.5 dB 24 dB ±1.5 dB
Tap Loss
47-950 MHz
16 dB ±1.5 dB 20 dB ±1.5 dB 24 dB ±1.5 dB
Tap Loss
950-2150 MHz
16 dB ±1.5 dB 20 dB ±1.5 dB 24 dB ±1.5 dB

Impedance

75 Ω

75 Ω

75 Ω

Application

SAT, MATV 2.4Ghz +DC

SAT, MATV 2.4Ghz +DC

SAT, MATV 2.4Ghz +DC

Screening Efficiency

EN50083-2 Class A
+10dB

EN50083-2 Class A
+10dB

EN50083-2 Class A
+10dB

DC Passthrough

Yes (max. 500mA)

Yes (max. 500mA)

Yes (max. 500mA)

Connection Type
QuiCoax QuiCoax QuiCoax
Product Depth 16 mm 16 mm 16 mm
Product Depth 38 mm 38 mm 38 mm
Product Width 103 mm 103 mm 103 mm

User Manual


pdf

pdf

pdf

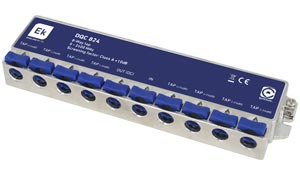

تقسیم کننده عبوری (تپ آف) هشت راه سری DQC






dqc824DQC 824






DQC 816

DQC 824

DQC 829

  Code

142023

142024

142025

Nº of inputs

1

1

1

Nº of outputs 1 1 1
Nº of taps
8 8 8
Insertion Loss
5-47 MHz
<4.1 dB <1.8 dB <1.1 dB
Insertion Loss
47-950 MHz
 <4.1 dB  <2.7 dB  <1.8 dB
Insertion Loss
950-2150 MHz
 <4.2 dB  <3.6 dB  <2.5 dB
Tap Loss
5-47 MHz
16 dB ±1.5 dB 20 dB ±1.5 dB 24 dB ±1.5 dB
Tap Loss
47-950 MHz
16 dB ±1.5 dB 20 dB ±1.5 dB 24 dB ±1.5 dB
Tap Loss
950-2150 MHz
16 dB ±1.5 dB 20 dB ±1.5 dB 24 dB ±1.5 dB

Impedance

75 Ω

75 Ω

75 Ω

Application

SAT, MATV 2.4Ghz +DC

SAT, MATV 2.4Ghz +DC

SAT, MATV 2.4Ghz +DC

Screening Efficiency

EN50083-2 Class A
+10dB

EN50083-2 Class A
+10dB

EN50083-2 Class A
+10dB

DC Passthrough

Yes (max. 500mA)

Yes (max. 500mA)

Yes (max. 500mA)

Connection Type
QuiCoax QuiCoax QuiCoax
Product Depth 16 mm 16 mm 16 mm
Product Depth 42 mm 42 mm 42 mm
Product Width 159 mm 159 mm 159 mm

User Manual


pdf

pdf

pdf
