درباره این محصول بیشتر بدانیم :
تقسیم کننده های سری RQC محصول شرکت EK اسپانیا، نسل جدیدی از تقسیم کننده های انشعابی ( اسپلیتر ) آنتن مرکزی هستند که بدون نیاز به کانکتور، امکان اتصال به کابل کواکسیال را دارا می باشند و با توجه به تکنولوژی به کار رفته میزان افت کمتری را نسبت به نسل های قدیمی تر خود دارند و همانند تقسیم کننده های انشعابی معمول دارای یک ورودی اصلی و یک یا چند خروجی با افت مشخص ( طبق جدول ) جهت تقسیم سیگنال برای مسیر های مختلف در قسمت های مورد استفاده را دارا می باشند.
تقسیم کننده انشعابی (اسپلیتر) دو، سه و چهار راه سری RQC

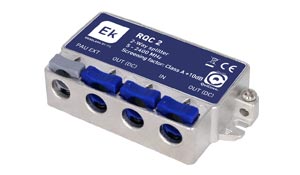

RQC 2
|
|
RQC 2 |
RQC 3 |
RQC 4 |
|---|---|---|---|
|
Code |
141010 |
141011 |
141016 |
| Insertion Loss 5-47 MHz |
<3.5 dB | <6.0 dB | <7.4 dB |
| Insertion Loss 47-950 MHz |
<4.0 dB | <6.7 dB | <8.0 dB |
| Insertion Loss 950-2150 MHz |
<5.5 dB | <9.0 dB | <10 dB |
| Return Loss 5-47 MHz |
>15 dB | >12 dB | >12 dB |
| Return Loss 47-950 MHz |
>15 dB | >15 dB | >15 dB |
| Return Loss 950-2150 MHz |
>15 dB | >12 dB | >15 dB |
|
Impedance |
75 Ω |
75 Ω |
75 Ω |
|
Application |
SAT, MATV 2.4Ghz +DC |
SAT, MATV 2.4Ghz +DC |
SAT, MATV 2.4Ghz +DC |
|
Screening Efficiency |
EN50083-2 Class A |
EN50083-2 Class A |
EN50083-2 Class A |
|
DC Passthrough |
Yes (max. 500mA) |
Yes (max. 500mA) |
Yes (max. 500mA) |
| Number of Inputs |
1 | 1 | 1 |
| Number of Outputs | 2 | 3 | 4 |
| Connection Type |
QuiCoax | QuiCoax | QuiCoax |
| Product Depth | 16 mm | 16 mm | 16 mm |
| Product Depth | 38 mm | 38 mm | 38 mm |
| Product Width | 75 mm | 75 mm | 103 mm |
|
User Manual |
 |
|
|
تقسیم کننده انشعابی (اسپلیتر) شش و هشت راه سری RQC
RQC 8
|
|
RQC 6 |
RQC 8 |
|---|---|---|
|
Code |
141017 |
142018 |
| Insertion Loss 5-47 MHz |
<10.5 dB | <12 dB |
| Insertion Loss 47-950 MHz |
<10.5 dB | <12 dB |
| Insertion Loss 950-2150 MHz |
<11.5 dB | <13.8 dB |
| Return Loss 5-47 MHz |
>16 dB | >16 dB |
| Return Loss 47-950 MHz |
>15 dB | >15 dB |
| Return Loss 950-2150 MHz |
>12 dB | >12 dB |
|
Impedance |
75 Ω |
75 Ω |
|
Application |
SAT, MATV 2.4Ghz +DC |
SAT, MATV 2.4Ghz +DC |
|
Screening Efficiency |
EN50083-2 Class A |
EN50083-2 Class A |
|
DC Passthrough |
Yes (max. 500mA) |
Yes (max. 500mA) |
| Number of Inputs | 1 | 1 |
| Number of Outputs | 6 | 8 |
| Connection Type |
QuiCoax | QuiCoax |
| Product Depth | 16 mm | 16 mm |
| Product Depth | 42 mm | 42 mm |
| Product Width | 159 mm | 159 mm |
|
User Manual |
|
|
